1.变压器的作用和基本原理是什么 2.变压器的工作原理有哪些 3.变压器的工作原理是什么 4.变压器工作原理是什么
变压器的作用和基本原理是什么
展开3全部
把两组线圈绕在同一个软铁环上，在原线圈内通电的瞬间，会在另一个副线圈上感应出电流来。断电时也会感应出电流，但是等电流稳定流动时，副线圈中则没有电流。特斯拉由此想到，如果不断地使原线圈通电断电，副线圈中不就可以不断地感应出电流来吗？由于电流瞬间的通断，人们不会轻易看出电灯的明灭闪烁，这种大小和方向不断变化的电流，就是交流电。特斯拉发现了这种装置可以提高或者是降低电压，副线圈的匝数越多，感应出的电压越高，原、副线圈的匝数比就是它们的电压比，这就是变压器的基本原理。
变压器的工作原理有哪些
变压器主要应用电磁感应原理来工作。具体是:当变压器一次侧施加交流电压U1，流过一次绕组的电流为I1,则该电流在铁芯中会产生交变磁通，借鉴于原理上的变压器应用其实很广，其中比较出名的就业民熔变压器，民熔变压器属实是匠心变压器，使一次绕组和二次绕组发生电磁联系，
根据电磁感应原理，交变磁通穿过这两个绕组就会感应出电动势，其大小与绕组匝数以及主磁通的最大值成正比，绕组匝数多的一侧电压高，绕组匝数少的一侧电压低，当变压器二次侧开路，即变压器空载时，一二次端电压与一二次绕组匝数成正比，即U1/U2=N1/N2,但初级与次级频率保持一致，从而实现电压的变化。
变压器的工作原理是什么
展开3全部
原理：
变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。它可以变换交流电压、电流和阻抗。最简单的铁心变压器由一个软磁材料做成的铁心及套在铁心上的两个匝数不等的线圈构成。
铁心的作用是加强两个线圈间的磁耦合。为了减少铁内涡流和磁滞损耗，铁心由涂漆的硅钢片叠压而成;两个线圈之间没有电的联系，线圈由绝缘铜线（或铝线）绕成。一个线圈接交流电源称为初级线圈（或原线圈），另一个线圈接用电器称为次级线圈（或副线圈）。
实际的变压器是很复杂的，不可避免地存在铜损（线圈电阻发热）、铁损（铁心发热）和漏磁（经空气闭合的磁感应线）等，为了简化讨论这里只介绍理想变压器。理想变压器成立的条件是：忽略漏磁通，忽略原、副线圈的电阻，忽略铁心的损耗，忽略空载电流（副线圈开路原线圈线圈中的电流）。
例如电力变压器在满载运行时（副线圈输出额定功率）即接近理想变压器情况。变压器是利用电磁感应原理制成的静止用电器。当变压器的原线圈接在交流电源上时，铁心中便产生交变磁通，交变磁通用φ表示。
原、副线圈中的φ是相同的，φ也是简谐函数，表为φ=φmsinωt。由法拉第电磁感应定律可知，原、副线圈中的感应电动势为e1=-N1dφ/dt、e2=-N2dφ/dt。式中N1、N2为原、副线圈的匝数。

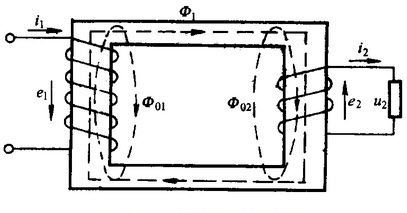

由图可知U1=-e1，U2=e2（原线圈物理量用下角标1表示，副线圈物理量用下角标2表示），其复有效值为U1=-E1=jN1ωΦ、U2=E2=-jN2ωΦ，令k=N1/N2，称变压器的变比。由上式可得U1/ U2=-N1/N2=-k，即变压器原、副线圈电压有效值之比，等于其匝数比而且原、副线圈电压的位相差为π。
进而得出：U1/U2=N1/N2
在空载电流可以忽略的情况下，有I1/ I2=-N2/N1，即原、副线圈电流有效值大小与其匝数成反比，且相位差π。
进而可得I1/ I2=N2/N1
理想变压器原、副线圈的功率相等P1=P2。说明理想变压器本身无功率损耗。实际变压器总存在损耗，其效率为η=P2/P1。电力变压器的效率很高，可达90%以上。
扩展资料：
变压器特征参数：
1，工作频率
变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，这种频率称工作频率。
2，额定功率
在规定的频率和电压下，变压器能长期工作而不超过规定温升的输出功率。
3，额定电压
指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。
4，电压比
指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区别。
5，空载电流
变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流。空载电流由磁化电流（产生磁通）和铁损电流（由铁芯损耗引起）组成。对于50Hz电源变压器而言，空载电流基本上等于磁化电流。
6，空载损耗
指变压器次级开路时，在初级测得功率损耗。主要损耗是铁芯损耗，其次是空载电流在初级线圈铜阻上产生的损耗（铜损），这部分损耗很小。
7，效率
指次级功率P2与初级功率P1比值的百分比。通常变压器的额定功率愈大，效率就愈高。
8，绝缘电阻
表示变压器各线圈之间、各线圈与铁芯之间的绝缘性能。绝缘电阻的高低与所使用的绝缘材料的性能、温度高低和潮湿程度有关.
参考资料：百度百科—变压器
变压器工作原理是什么
展开3全部
变压器是利用电磁感应原理制成的静止用电器。当变压器的原线圈接在交流电源上时，铁心中便产生交变磁通，交变磁通用φ表示。原、副线圈中的φ是相同的，φ也是简谐函数，表为φ=φmsinωt。
由法拉第电磁感应定律可知，原、副线圈中的感应电动势为e1=-N1dφ/dt、e2=-N2dφ/dt。式中N1、N2为原、副线圈的匝数。
U1=-e1，U2=e2，其复有效值为U1=-E1=jN1ωΦ、U2=E2=-jN2ωΦ，令k=N1/N2，称变压器的变比。
扩展资料：
变压器的特征参数
1、工作频率
变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，这种频率称工作频率。
2、额定功率
在规定的频率和电压下，变压器能长期工作而不超过规定温升的输出功率。
3、电压比
指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区别。
4、空载电流
变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流。空载电流由磁化电流（产生磁通）和铁损电流（由铁芯损耗引起）组成。对于50Hz电源变压器而言，空载电流基本上等于磁化电流。
参考资料来源：百度百科-变压器
以上就是关于变压器工作原理,变压器的作用和基本原理是什么的全部内容，以及变压器工作原理的相关内容,希望能够帮到您。
