绿松石鉴别方法小窍门（3分钟教你如何鉴别绿松石）
轻松鉴别绿松石的方法就用真假和优化这一块了。小编描述如下：
首先要了解一个问题，很多人把优化绿松石当成假松，特此说明优化的本质上还是绿松石，不能说明是假货。
一、真假
1、特征颜色

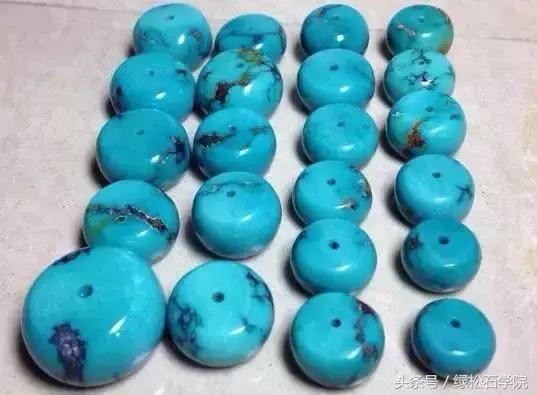

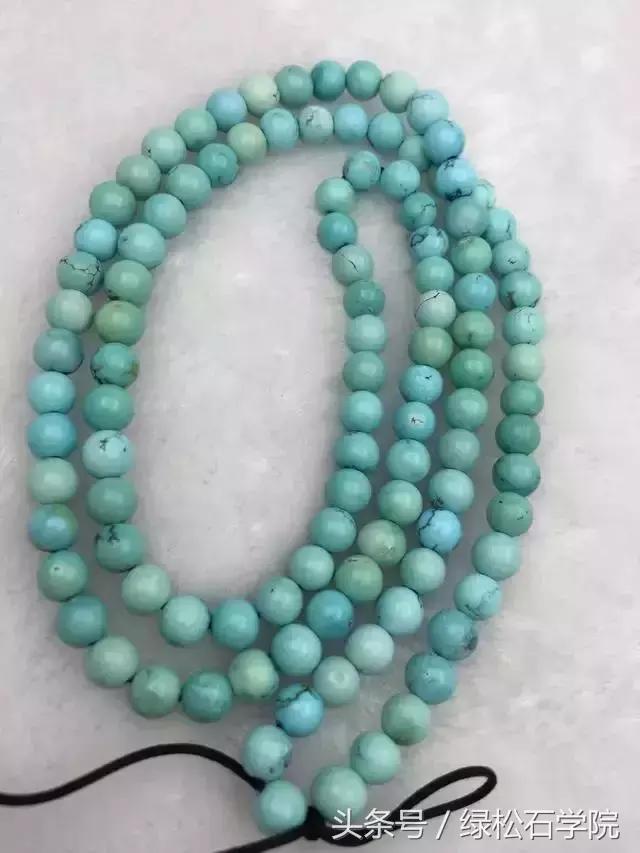

绿松石最容易鉴别的地方就是它的颜色——艳丽的天蓝色或绿蓝色，不透明。当然也有其它的颜色，比如白色、黄绿色等。通常瓷度越高颜色越深，泡松颜色发白、发浅，在没有湿水的情况下呈浅绿、浅蓝色，有粉状感。如果是纯白色，需要注意了，它很可能是菱镁矿，不是绿松石。

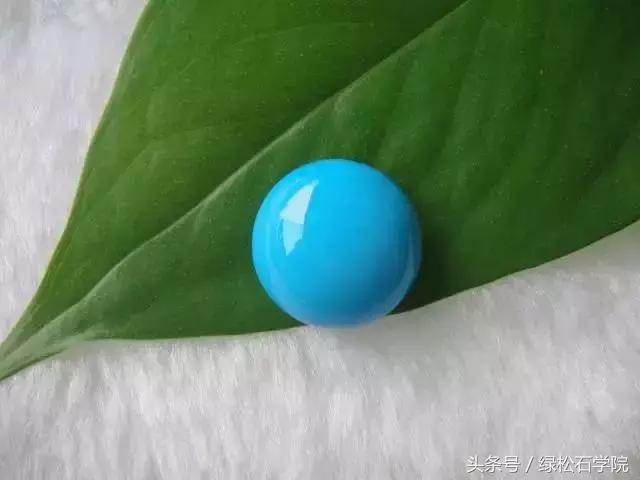

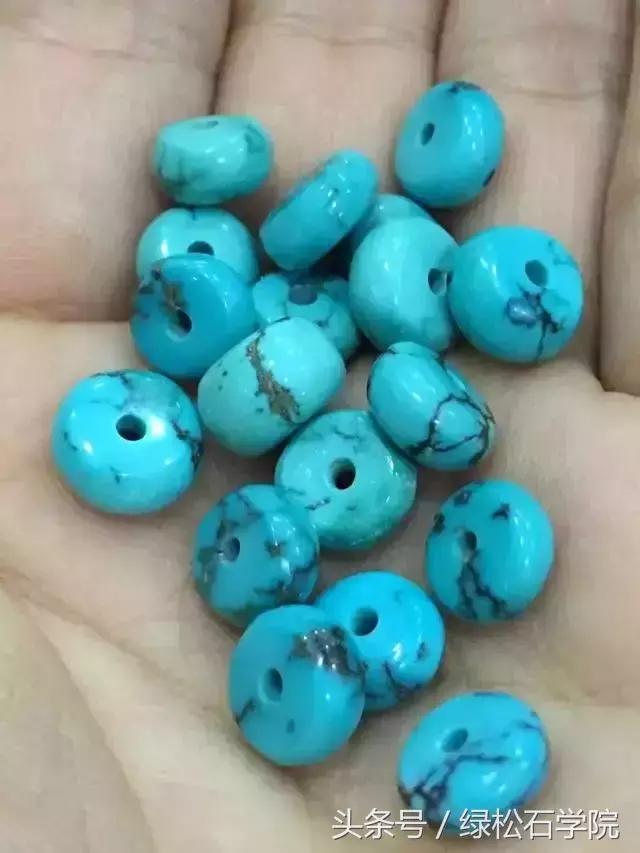

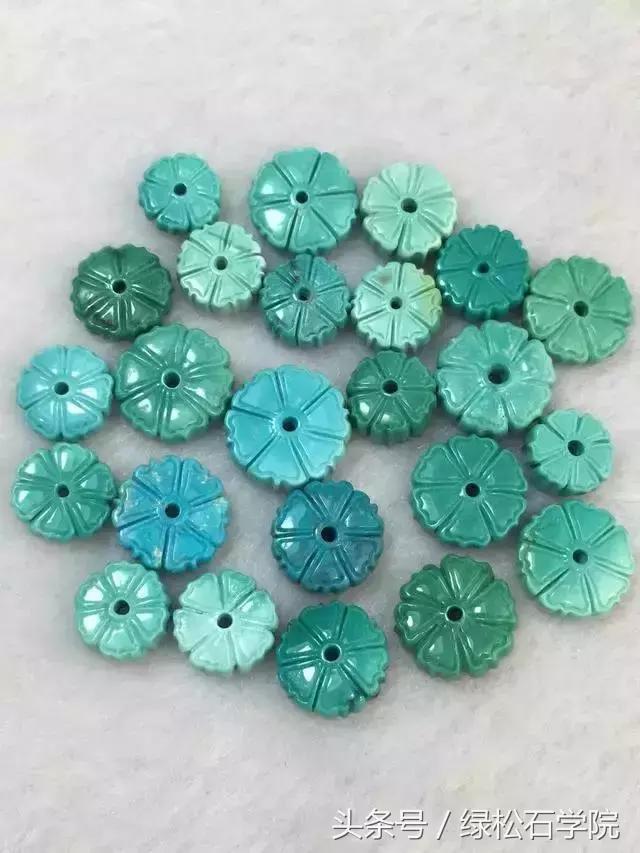

上图为假的绿松石（颜色统一，纹路不自然，属于一眼假）
2、看特征花纹

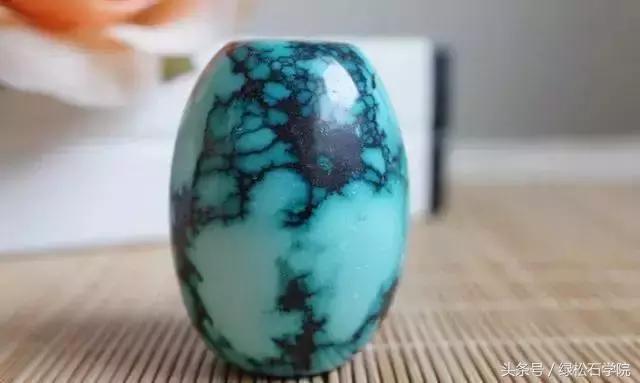

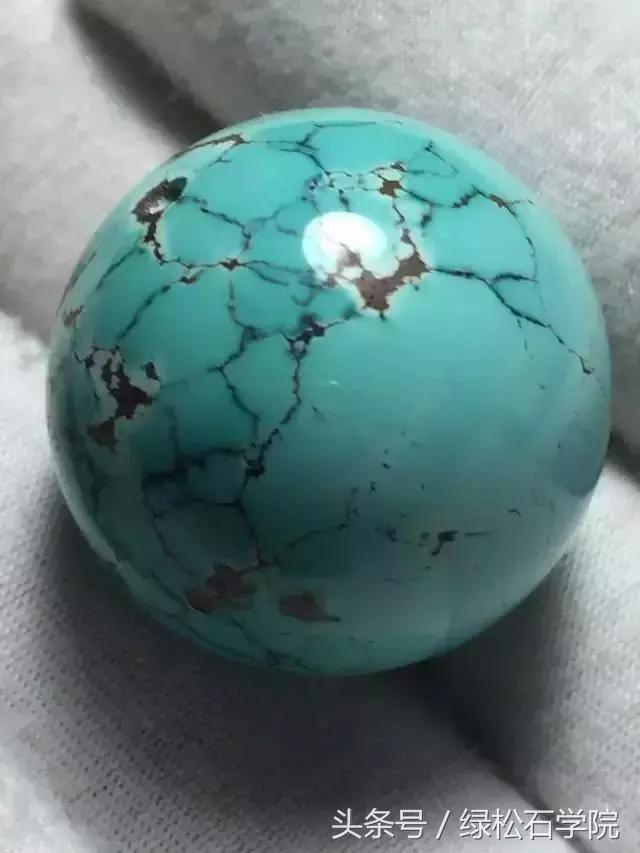

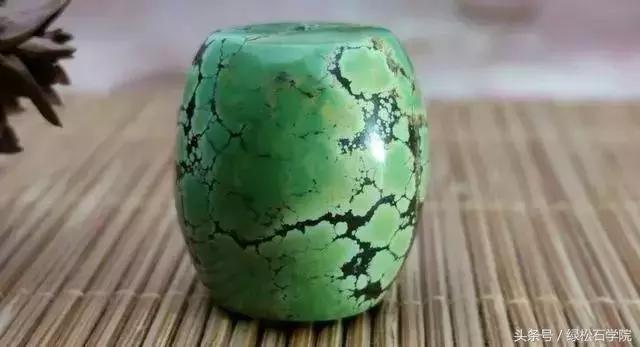

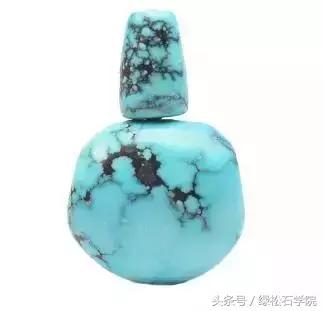

铁线也是绿松石鉴定特征之一，铁线松具有明显的黑色或黄褐色铁线或黑斑，铁线分布状态从表到内呈一定的深度，而且每一条铁线的大小，宽窄都不相同。组成铁线的褐色或黑色是一些矿物（铁矿物和炭质矿物）集合体。合成的铁线相对规则，成分也不一样。

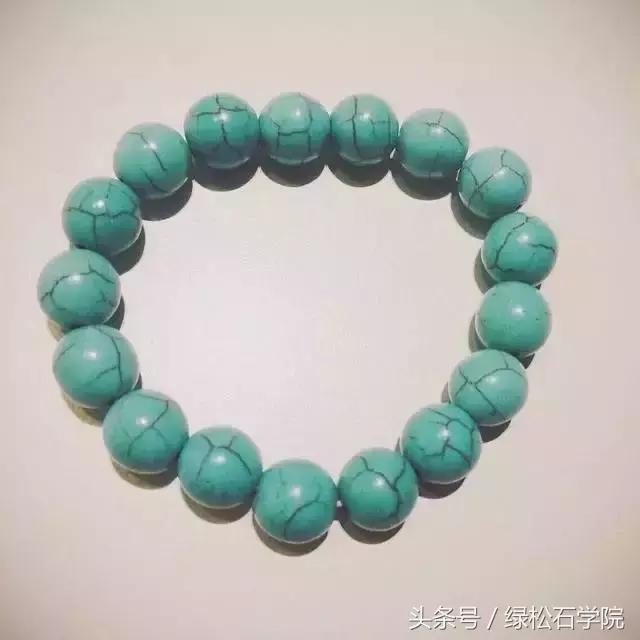

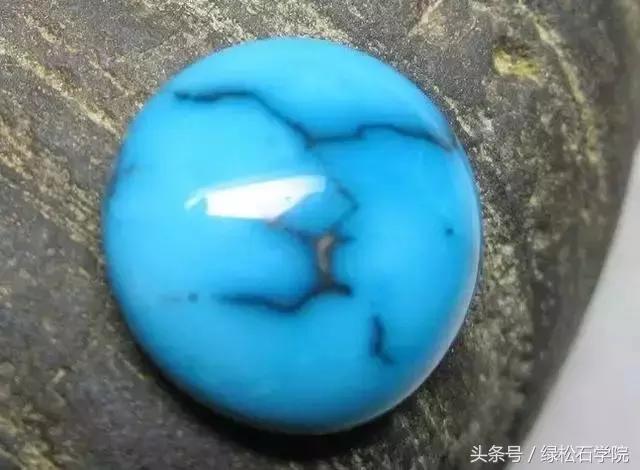

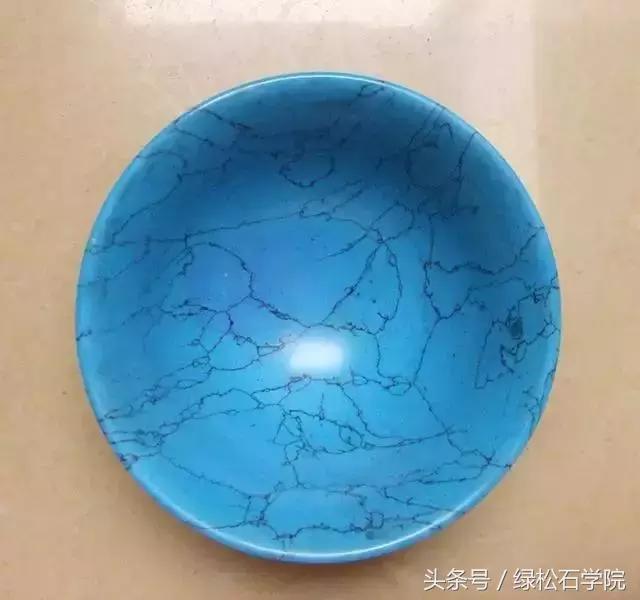

（上图，也是颜色统一，纹路人工化，典型的假货）

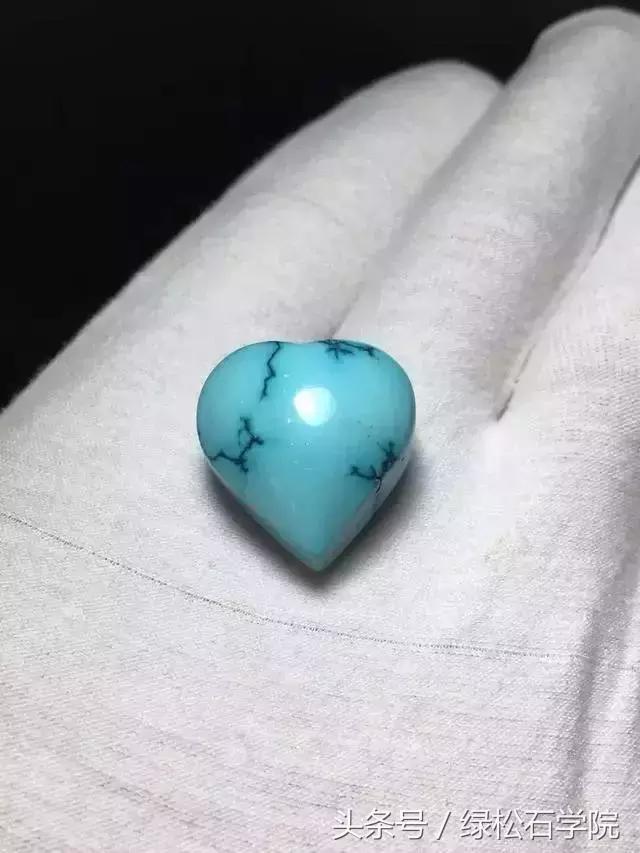

3、看光泽、质地

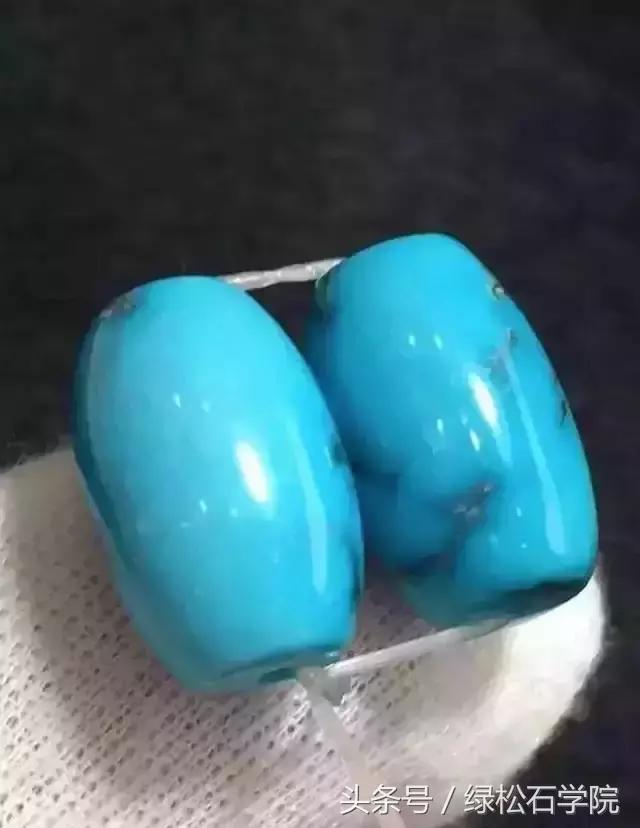

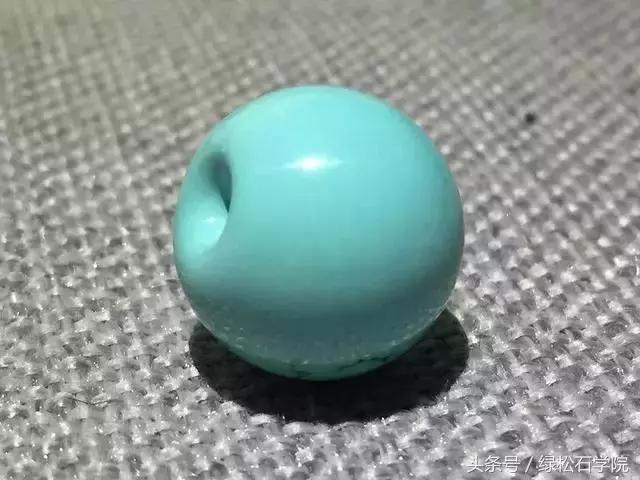

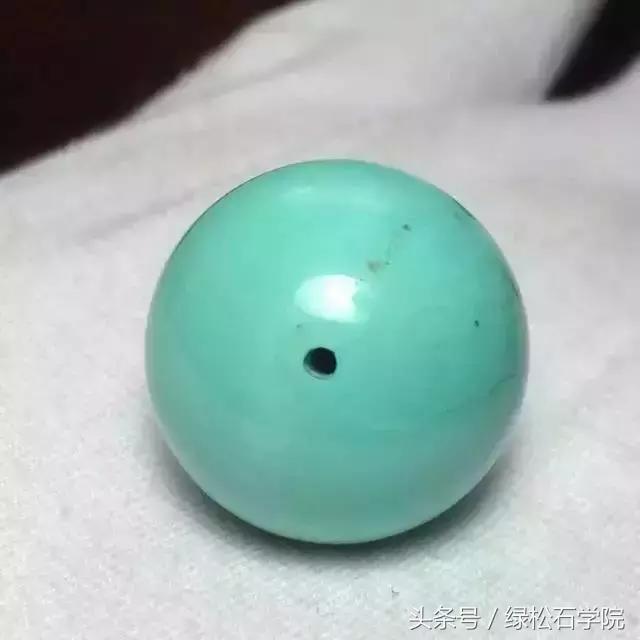

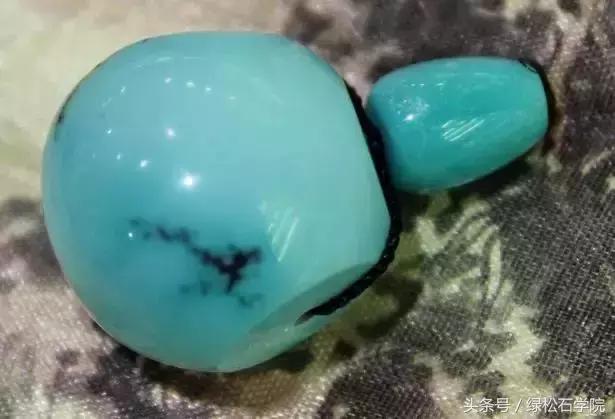

绿松石外观具有蜡状光泽和油脂光泽。多在市场上看看，不同级别的松石，质地、光泽有明显的差别。未优化处理的泡松，用湿手触碰会有黏手的感觉，但不凉。
4、硬度
高瓷的松石，其硬度和玻璃相近，有的甚至可以划动琉璃。泡松颜色浅、硬度低，用硬币可以划动。如果颜色很浅，但可以划动琉璃，很可能是注胶了。瓷松用小刀刮不动，硬松用小刀可以刮下少量粉末。如果是干的绿松石，用小刀刮下来的东西打卷，注胶了。
5、看包裹物
部分绿松石在绿色和蓝色绿松石的底色上常常可见到一些细小的、不规则的白色斑块和纹理，这些白色物质是高岭石、石英等矿物。
6、测密度
高品质的绿松石密度较高可达2.8~2.9克/立方厘米，这时像瓷器一样光亮。
7、测折射率
绿松石是一种隐晶质集合体。通常用点测法测试它的折射率为1.61.
8、光谱检测
通过红外光谱来测试，绿松石的吸收谱带位于3466cm-1，3510cm-1、3293cm-1、3076cmcm-1处，其它宝玉石则不同。
9、泡水试验

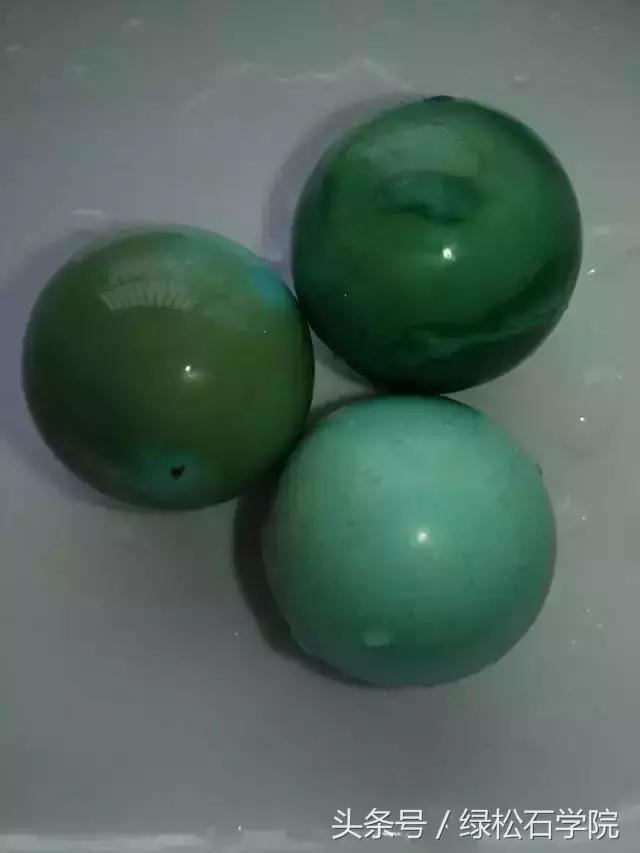

绿松石具有吸水性，泡水后颜色会变深。其中泡松，如网友说的未优化的粉笔型、石膏型和类陶型的松石，在水中反应快，几秒钟颜色就变深，留下明显水线，入水部分的颜色会加深很多。一般瓷松在水里泡上十几分钟也会出现颜色变深的现象，但没有泡松那么明显。高瓷的松石就更不明显了。但如果优化了，如过蜡，这种现象也会有，但会慢些。如果注胶，则基本看不出水线。
10、火烧试验
用火烧松石或刮下来的粉末、碎片，纯天然的不会有什么味道，最多也就是点儿土腥味。如果闻到松香味、刺鼻味，则应该是注胶。现在注胶技术高了，有网友试验，注胶绿松石用打火机烧后没有明显反应和变化。（此方法破坏性比较大，除非做实验）
二、优化
1、注油
注油分有色油和无色油，浸泡无色油为优化，浸泡有色油为处理。浸泡有色油的绿松石非常容易褪色。鉴别是否为有色油则需要在饰品的细微裂纹中看是否有颜色聚集现象。这种方法现在已经很少使用。
2、浸蜡
过蜡也是传统工艺了。市面上多数原矿绿松石都会过蜡的。鉴别方法是放大镜下，用热针或热源接近绿松石表面，蜡受热（夏天太阳下晒或烤）后会形成小珠渗出表面或变软。
3、染色
染色处理的绿松石鉴定特征为颜色不自然，在国内市场上的染色绿松石多呈深蓝绿色或深绿色，而且颜色多在绿松石的表面，颜色层很浅，一般在1毫米左右，且过于均匀，某些地方可能露出浅色的核。但在裂隙处，颜色变深。部分染色绿松石用沾氨水的棉球擦拭后棉球上可沾有蓝绿色。如果是先染色，后打孔，可以看到孔边缘和外表的颜色不一样。
4、注塑
这种处理方法是目前最有效而成功的方法。注塑可以填充孔洞并提高绿松石的稳定性和耐久度，而且可以提高绿松石颜色色调。注塑处理的绿松石鉴定方法：经过注塑的绿松石外观致密，用手摸感觉黏手，但这种感觉不是很准确。用仪器测试才能准确确定，经过注塑的绿松石折射率一般会低于1.61，相对密度一般小于2.76/立方厘米，通常为2.0~2.48克/立方厘米，硬度一般为3~4。如果用热针去扎绿松石会产生特殊辛辣气味。用红外光谱测试可出现由塑料引起的1450cm-1和1500cm-1间的强吸收，而在较新的注塑处理品种中，则出现1725cm-1的强吸收带。对于大块的注塑料，胶是由外向内，内核还是原矿，表层是注塑，砸开可以看到一个油光锃亮的大瓷壳裹着一个白不刺拉的大糠心。如果是没有注塑的原矿铁线松，铁线处处理的再好，都会有一些凹陷，甚至可以触摸到，在边角处会更明晰。
5、注硅酸钠（水玻璃）
硅酸钠又称水玻璃，绿松石注硅酸钠可以改变绿松石的稳定性，提高透明度。对消费者来说更难识别，具有更大的欺骗性。注硅酸钠的绿松石表面更加光洁。鉴定方法是测试其密度，这种绿松石比天然绿松石低，通常为2.4~2.7克/立方厘米。如果是天然的给人外观这么好的天然绿松石，其密度一定比这个高。这就是质量与密度不否的原因。另外通过红外光谱的测试可检测出有硅的存在。
6、柴可利（Zachery）处理

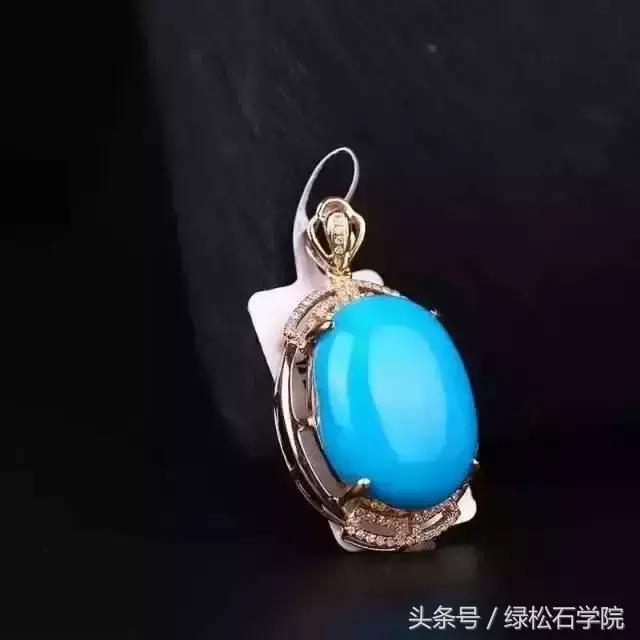

这两年在珠宝市场上出现了很多漂亮的美国绿松石，美国松石一进入市场就吸引了人们的眼球，销售异常火热。但业界多数人认为这种美国绿松石是有问题的，是一种叫Zachery法优化处理的绿松石。出于保密，生产方不透漏任何消息，只说Zachery法绿松石是没有外来物质的带入带出，但改变了绿松石的致密度，而且外观非常美丽。该方法可以美化绿松石色泽，减少孔隙。处理后的宝石显示出一种似“知更鸟蛋”的蓝色，十分美观。目前的测试条件还未发现其与天然的绿松石的不同，经过多种方法检测发现，两种绿松石只有K元素含量的不同，K元素在天然绿松石中的分布是不均匀的，且含量低，但在美国绿松石中含量高而且均匀分布。
7、电解技术
国内绿松石行业中这两年开始流传一种新的优化处理技术，行业中称为电解技术。但电解工艺保密，灿灿没有查到相关资料。前面讲的美松大量采用柴可利法进行优化处理，也有的翻译为扎克里，行业里理解柴可利法就属于电解类的方法，甚至称为扎克里电解。国内市场上现在也出现电解处理的绿松石，商家明确告知是仿美国技术的电解处理绿松石。灿灿对商家这种诚信表示肯定。
市场上绿松石主要处理技术是注胶和电解，国内某公司研发的新技术弥补了注胶和电解技术的不足。电解技术主要使绿松石表面密度提升，但内部是糖心的，厚度不足，产品佩戴一段时间或强光下会变黄。注胶虽然能使绿松石耐久，硬度提升，颜色得到保障，但注入了有机成分。这个新技术可以使绿松石密度从内到外全部得到提升，长时间佩戴颜色不会发生变化，并且没有添加任何成分进去。
不定期推送绿松石新闻资讯，绿松石的真假鉴别，绿松石文化解说……各种与绿松石有关的优质信息小编：xudaqiang
,
