所有常用电气元件图形符号（常见电气元件图形符号）
所有常用电气元件图形符号（常见电气元件图形符号）
电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。
图形符号的种类和组成
图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。
限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。
如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。
延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。
方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。
图形符号分类：
限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关性，辐射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。
导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。
无源元件图形符号包括：电阻器，电感器，电容器等。
半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。
电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。
开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。
测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。 电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。 电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。

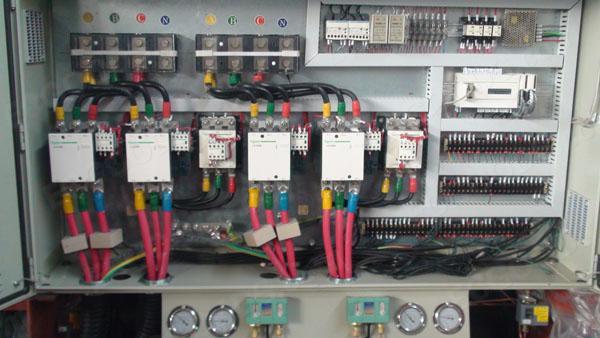

常见电气元件图形符号:
1 继电器K J
2 电流继电器KA LJ
3 负序电流继电器KAN FLJ
4 零序电流继电器KAZ LLJ
5 电压继电器KV YJ
6 正序电压继电器KVP ZYJ
7 负序电压继电器KVN FYJ
8 零序电压继电器KVZ LYJ
9 时间继电器KT SJ
10 功率继电器KP GJ
11 差动继电器KD CJ
12 信号继电器KS XJ
13 信号冲击继电器KAI XMJ
14 继电器KC ZJ
15 热继电器KR RJ
16 阻抗继电器KI ZKJ
17 温度继电器KTP WJ
18 瓦斯继电器KG WSJ
19 合闸继电器KCR或KON HJ
20 跳闸继电器KTR TJ
21 合闸继电器KCP HWJ
22 跳闸继电器KTP TWJ
23 电源监视继电器KVS JJ
24 压力监视继电器KVP YJJ
25 电压继电器KVM YZJ
26 事故信号继电器KCA SXJ
27 继电保护跳闸出口继电器KOU BCJ
28 手动合闸继电器KCRM SHJ
29 手动跳闸继电器KTPM STJ
30 加速继电器KAC或KCL JSJ
31 复归继电器KPE FJ
32 闭锁继电器KLA或KCB BSJ
33 同期检查继电器KSY TJJ
34 自动准同期装置ASA ZZQ
35 自动重合闸装置ARE ZCJ
36 自动励磁调节装置AVR或AAVR ZTL
37 备用电源自动投入装置AATS或RSAD BZT
38 按扭SB AN
39 合闸按扭SBC HA
40 跳闸按扭SBT TA
41 复归按扭SBre或SBR FA
42 试验按扭SBte YA
43 紧急停机按扭SBes JTA
44 起动按扭SBst QA
45 自保持按扭SBhs BA
46 停止按扭SBss
47 控制开关SAC KK
48 转换开关SAH或SA ZK
49 测量转换开关SAM CK
50 同期转换开关SAS TK

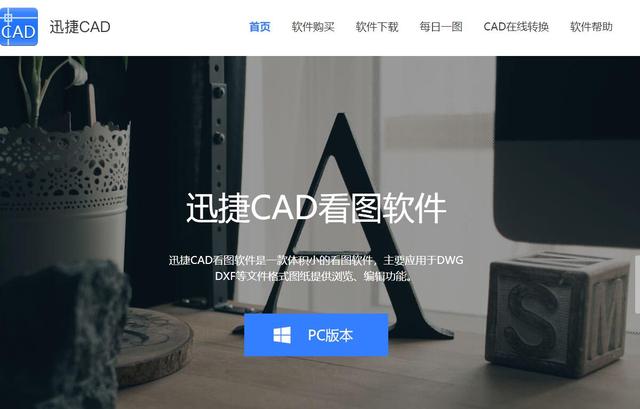

除此之外，还推荐一个看图神器，迅捷CAD看图软件是一款体积小的看图软件，主要应用于DWG
DXF等文件格式图纸提供浏览、编辑功能。CAD电气图可以更加精准明确的查看，还可以进行各种编辑，可以试试哟！
,
