H.248/Megaco
2
IP *** 网关接口与协议
PSTNIP网
与
PSTN的接口
中间处理
与网络的接口
数字中继
(No.1,No.7)
模拟 *** 接口
10BaseT/100baseT
IP
UDP/IP
RTP/RTCP
H.225/H.245(H.323)
语音编码
(E-CELP G.723.1
G.729等)
回声消除
DTMF处理
IP *** 网关系统
3
网关分解模型
-将媒体变换功能和网关控制功能相分离
-网关只承担简单的媒体变换功能
-复杂的网关控制功能由网关之外的独立控制实体执行:Call Agent
-将控制智能集中到网络中来,即少量的呼叫代理中,思路类似于电信网中的智能
网,有利于快速引入新业务
网关分解模型
信令网关SG
Signaling Gateway
媒体网关控制器MGC
Media Gateway Controller
媒体网关MG
Media Gateway
TUP,ISUP,TCAP/IP
SIP, H.323
RTP/RTCP
H.248/MGCP
信令SS7
话音Trunk
主要负责连接SS7网络,在PSTN
信令和包信令之间提供中介
对媒体网关和呼叫
进行控制,并和关
守接口
主要提供PSTN和
IP之间的媒体映射
和编码转换功能
控制,至关守GK
4
分离网关结构(1)
该网络有两类网关:接入简单 *** 终端的RGW和支持
PSTN互通的中继网关(TGW-Trunking Gateway),两类
网关均通过网关控制协议受呼叫代理的控制.信令网
关则使呼叫代理能与PSTN的7号信今网交互.
RGW负责采集IP *** 用户的事件信息(如摘机,挂机
等),且将这些事件经IP网传给呼叫代理.它还支持
RTP,以完成端到端IP话音数据传送.RGW还可以有
其它的附加功能.如支持话音和视频接口,家庭联
网,远端电源控制等.
TGW负责桥接PSTN和IP网络,完成话音TDM格式和
RTP数据包的相互转换,并经MCCP受呼叫代理的控
制,完成连接建立.
2
5
H.248与MGCP
与MGCP协议相比,H.248协议可支持更
多类型的接入技术并支持终端的移动
性.
H.248最显著之处在于比MGCP所允许的
规模更大.
H.248协议通过增加许多包的定义来对协
议的功能进行扩展.
H.248比MGCP具有更大的灵活性.
6
连接模型
H.248提出了网关连接模型概念,模型的
基本构件有两个:
-终结点(Termination)
-关联(Context).
7
终结点(Termination)
终结点(Termination)是媒体流的源或宿.
一个终结点发送和/或接收一个或者多个媒体流.相
关媒体流参数,对应的承载参数,可能包含的modem
等都构成终结点的描述特性.
终结点可以对应为一个物理实体,也可以对应一个虚
拟实体.
物理终结点只要装入网关后就永久存在,如TGW上的
一个PSTN中继接口,RGW上的一个普通 *** 接口.
虚拟终端对应为一个信息流,如一个RTP语音流,它
依附于呼叫,一旦呼叫结束,该终端就消亡,因此就
称为短时终端.
8
关联(Context)
关联表示多个终端间的相互关系,包括
终节点间的拓扑关系以及媒体混合和交
换参数.如无特殊规定,统一关联中每
个终结点发送的数据能被所有其它终结
点接收.
3
9
Context 模型
T erminat io n
RT P Stream
T erminat io n
SCN Bear. Ch .
T erminat io n
SCN Bear. Ch .
T erminat io n
RT P Stream
T erminat io n
RT P Stream
T erminat io n
SCN Bear. Ch .
T erminat io n
SCN Bear. Ch .
Context
Context
Context
10
关联的属性
关联标识符(CONTEXID )
-关联标识符由网关分配,在网关范围内全局唯一.
拓扑(TOPOLOGY)
-描述一个关联中终结点间的媒体流方向.
关联的优先级(PRIORITY)
-告知MG在处理关联时的先后次序
紧急呼叫的标识符(INDICATOR FOR
EMERENGY CALL)
-MG优先处理此类呼叫
11
关联的创建,修改和删除
关联的创建,修改和删除均由相应的H.248命令完成
的.关联的创建和删除是由相关命令引含完成.当
MGC用Add命令在关联中加入一个终结点,但命令中
又未指明关联标识时,就隐含指示MG创建一个关联.
当MGC用相关命令删除或移走中的最后一个终结点
时,就隐含表示该关联被删除.
一个关联能包含的最大终结点数使网关的特性.只能
提供点到点连接的网关只允许一个关联中最多包含两
个终结点;支持多点会议的网关允许关联包含多个终
结点.
一个终结点同时只能存在与一个关联中.
12
终结点特性
每个终结点有一个终结点标识,在创建
时由网关分配,在网关内全局唯一.
物理终结点装备后永久存在,在空闲状
态下处于空关联中,从某关联中删除后
有归还空关联.
短时终结点在执行Add命令时由网关创
建,从关联中删除后就消亡.
4
13
终结点特性描述符(descriptor)
H.248协议使用命令对连接模型中的逻辑
实体进行管理,命令的参数定义为描述
符.
描述符由名称和一些参数组成.不同的
命令可以包含相同的描述符.描述符可
以作为命令的返回参数.
H.248分门别类的定义了19各描述符.
14
终结点特性描述符的分类
性质(Property)
-终端状态特性(正常工作,故障或测试)
-媒体流相关特性(终端类型,媒体类型,编码格
式,编码参数)
事件(Event)
-终端应对那些事件进行监视并报告MGC
信号(Signal)
-应向终端施加的信号
统计(Statistics)
-终端应采集并上报给MGC的统计数据
15
终结点特性描述符(descriptor)
Modem描述符
复用描述符(Mux)
媒体描述符(Media)
终结点状态描述符
(TerminationState)
流描述符(Stream)
本地控制描述符
(LocalControl)
本地和远端描述符(Local
和Remote)
事件描述符(Events)
事件缓存描述符
(EventBuffer)
信号描述符(Signals)
审计描述符(Audit)
业务改变描述符
(ServiceChange)
号码采集规则描述符
(DigitMap )
统计描述符(Statistics)
包描述符(Packages)
被观察事件描述符
(QbservedEvents)
拓扑描述符(Topology)
错误描述符(Error)
16
网关控制命令
H.248协议使用命令对连接模型中的逻辑
实体进行管理,命令提供了对关联和终
结点特性进行完全控制的机制.
大部分命令都是由MGC作为命令起始者
发起,MG作为命令响应者接收,从而实
现MGC对MG的控制.
H.248定义了八个命令:
-Add,Modify,Subtract,Move,AuditValue
- AuditCapability,Notify,SeviceChange
5
17
ADD命令
ADD命令用来向一个关联中添加终结
点.
当使用ADD命令向一个关联添加第一个
终结点时,同时就相当于使用ADD命令
创建了一个关联.
18
命令格式
TerminationID [,MediaDescriptor] [,ModemDescriptor]
[,MuxDescriptor] [,EventsDescriptor]
[,SignalsDescriptor]
[,DigitMapDescriptor [,ObservedEventsDescriptor]
[,EventBufferDescriptor] [,StatisticsDescriptor]
[,PackagesDescriptor]
Add( TerminationID [, MediaDescriptor]
[, ModemDescriptor] [, MuxDescriptor]
[, EventsDescriptor] [, SignalsDescriptor]
[, DigitMapDescriptor] [, AuditDescriptor]
)
19
MODIFY命令
MODIFY命令用来修改终结点的特性,
事件和信号.
20
命令格式
TerminationID
[,MediaDescriptor][,ModemDescriptor]
[,MuxDescriptor][,EventsDescriptor]
[,SignalsDescriptor][,DigitMapDescriptor]
[,ObservedEventsDescriptor][,EventBufferDescrip
tor] [,StatisticsDescriptor][,PackagesDescriptor]
Modify( TerminationID[, MediaDescriptor] [,
ModemDescriptor][, MuxDescriptor] [,
EventsDescriptor][, SignalsDescriptor] [,
DigitMapDescriptor][, AuditDescriptor]
)
6
21
SUBTRACT命令
SUBTRACT命令用来解除一个终结点与
它所处的关联间的联系,同时返回有关
这个终结点的统计信息.
当使用该命令解除一个关联中最后一个
终结点与它所处关联间的联系时,同时
就删除了这个关联.
22
命令格式
TerminationID [,MediaDescriptor]
[,ModemDescriptor] [,MuxDescriptor]
[,EventsDescriptor] [,SignalsDescriptor]
[,DigitMapDescriptor] [,ObservedEventsDescriptor]
[,EventBufferDescriptor] [,StatisticsDescriptor]
[,PackagesDescriptor]
Subtract(TerminationID
[, AuditDescriptor]
)
23
MOVE命令
MOVE命令用来将一个终结点从它当前
所在的关联转移到另一个关联中.但不
能用于将终结点从空关联中移走,也不
能用于将终结点转移到空关联中去.
24
命令格式
TerminationID [,MediaDescriptor]
[,ModemDescriptor] [,MuxDescriptor]
[,EventsDescriptor] [,SignalsDescriptor]
[,DigitMapDescriptor] [,ObservedEventsDescriptor]
[,EventBufferDescriptor] [,StatisticsDescriptor]
[,PackagesDescriptor]
Move( TerminationID [, MediaDescriptor]
[, ModemDescriptor] [, MuxDescriptor]
[, EventsDescriptor] [, SignalsDescriptor]
[, DigitMapDescriptor] [, AuditDescriptor]
)
7
25
AUDITVALUE命令
AUDITVALUE命令返回与终结点相关的
特性,事件,信号和统计的当前值.
26
命令格式
TerminationID [,MediaDescriptor]
[,ModemDescriptor] [,MuxDescriptor]
[,EventsDescriptor] [,SignalsDescriptor]
[,DigitMapDescriptor] [,ObservedEventsDescriptor]
[,EventBufferDescriptor] [,StatisticsDescriptor]
[,PackagesDescriptor]
AuditValue(TerminationID,
AuditDescriptor
)
27
AUDITCAPABILITIES命令
AUDITCAPABILITIES命令返回终结点有
关的事件,特性,信号和统计等可能的
值.
28
命令格式
TerminationID [,MediaDescriptor]
[,ModemDescriptor] [,MuxDescriptor]
[,EventsDescriptor] [,SignalsDescriptor]
[,ObservedEventsDescriptor]
[,EventBufferDescriptor]
[,StatisticsDescriptor]
AuditCapabilities(TerminationID,
AuditDescriptor
)
8
29
NOTIFY命令
MG可使用NOTIFY命令向MGC报告MG
内发生的事件.
30
命令格式
Notify(TerminationID,
ObservedEventsDescriptor,
[ErrorDescriptor]
)
31
SERVICECHANGE命令
SERVICECHANGE命令允许MG通知
MGC,终结点或终结点组将要退出业务
或返回业务.MGC可指示应退出业务或
返回业务的终结点.MG可通知MGC终
结点的能力已经发生改变.它还允许
MGC将对MG的控制转移给另一个
MGC.TERMIATIONID参数规定了退出
业务或返回业务的终结点.当采用"根"
终结点ID时,此命令将作用于整个MG.
32
命令格式
TerminationID,
[ServiceChangeDescriptor]
ServiceChange(TerminationID,
ServiceChangeDescriptor
)
9
33
事务通信方式
MG和MGC之间的一组命令组成了事务交互
(Transaction ).
一个Transaction可以由一个TransactionID来标
识.Transaction由一个或者多个动作(Action)组
成,一个Action又由在一个关联中使用的一系
列命令(Command)组成.
规定Action由ContextID标识.
当要求对关联之外的一个终结点进行修改
(Modify)操作时或当MGC要求MG创建(Add)一
个新关联时,动作不存在与之相对应的
ContextID.
34
事务结构
T1 607 300 -99
TRANSACTIONx
CTXTID1
CTXTID2
COMMAND1 COMMAND2
COMMAND3 COMMAND4
COMMAND1
CTXTID3
COMMAND1 COMMAND2
COMMAND3
35
Transaction Request
TransactionRequest由请求发送方发起,每发起
一个请求后就有一个Transaction与之对应.一
个请求包含一个或者多个动作,其中每个动作
都指定了它的目标关联以及每个关联所包含的
一个或者多个命令.
TransactionRequest(TransactionllD{
ContextlID {Command … Command},
…
ContextlID {Command … Command}}}
36
TransactionReply
TransactionReply由已经执行完
TransactionRequest的请求接收方发送,作为对
TransactionRequest的响应.
一个TransactionReply包含一个或者多个动作,
其中每个动作都必须指定动作的目标关联以及
每个关联所包含的一个或者多个响应.
TransactionReply(TransactionID{
ContextID {Response … Response},
…
ContextID {Response … Response}})
10
37
TransactionPending
TransactionPending由接收方发送,它表
示一个Transaction正在被处理,但是还没
有完成对它的处理.
TransactionPending(TransactionID{})
38
网络结构举例
IP:123.123.123.4
IP:124.124.124.222 IP:125.125.125.111
终端:A4444终端:A5555
39
呼叫建立流程
40
呼叫释放流程
___________________________________________________________
1
H.248/Megaco
2
IP *** 网关接口与协议
PSTNIP网
与
PSTN的接口
中间处理
与网络的接口
数字中继
(No.1,No.7)
模拟 *** 接口
10BaseT/100baseT
IP
UDP/IP
RTP/RTCP
H.225/H.245(H.323)
语音编码
(E-CELP G.723.1
G.729等)
回声消除
DTMF处理
IP *** 网关系统
3
网关分解模型
-将媒体变换功能和网关控制功能相分离
-网关只承担简单的媒体变换功能
-复杂的网关控制功能由网关之外的独立控制实体执行:Call Agent
-将控制智能集中到网络中来,即少量的呼叫代理中,思路类似于电信网中的智能
网,有利于快速引入新业务
网关分解模型
信令网关SG
Signaling Gateway
媒体网关控制器MGC
Media Gateway Controller
媒体网关MG
Media Gateway
TUP,ISUP,TCAP/IP
SIP, H.323
RTP/RTCP
H.248/MGCP
信令SS7
话音Trunk
主要负责连接SS7网络,在PSTN
信令和包信令之间提供中介
对媒体网关和呼叫
进行控制,并和关
守接口
主要提供PSTN和
IP之间的媒体映射
和编码转换功能
控制,至关守GK
4
分离网关结构(1)
该网络有两类网关:接入简单 *** 终端的RGW和支持
PSTN互通的中继网关(TGW-TrunkingGateway),两类
网关均通过网关控制协议受呼叫代理的控制.信令网
关则使呼叫代理能与PSTN的7号信今网交互.
RGW负责采集IP *** 用户的事件信息(如摘机,挂机
等),且将这些事件经IP网传给呼叫代理.它还支持
RTP,以完成端到端IP话音数据传送.RGW还可以有
其它的附加功能.如支持话音和视频接口,家庭联
网,远端电源控制等.
TGW负责桥接PSTN和IP网络,完成话音TDM格式和
RTP数据包的相互转换,并经MCCP受呼叫代理的控
制,完成连接建立.
5
H.248与MGCP
与MGCP协议相比,H.248协议可支持更
多类型的接入技术并支持终端的移动
性.
H.248最显著之处在于比MGCP所允许的
规模更大.
H.248协议通过增加许多包的定义来对协
议的功能进行扩展.
H.248比MGCP具有更大的灵活性.
6
连接模型
H.248提出了网关连接模型概念,模型的
基本构件有两个:
-终结点(Termination)
-关联(Context).
7
终结点(Termination)
终结点(Termination)是媒体流的源或宿.
一个终结点发送和/或接收一个或者多个媒体流.相
关媒体流参数,对应的承载参数,可能包含的modem
等都构成终结点的描述特性.
终结点可以对应为一个物理实体,也可以对应一个虚
拟实体.
物理终结点只要装入网关后就永久存在,如TGW上的
一个PSTN中继接口,RGW上的一个普通 *** 接口.
虚拟终端对应为一个信息流,如一个RTP语音流,它
依附于呼叫,一旦呼叫结束,该终端就消亡,因此就
称为短时终端.
8
关联(Context)
关联表示多个终端间的相互关系,包括
终节点间的拓扑关系以及媒体混合和交
换参数.如无特殊规定,统一关联中每
个终结点发送的数据能被所有其它终结
点接收.
9
Context 模型
Termination
RTP Stream
Termination
SCN Bear. Ch.
Termination
SCN Bear. Ch.
Termination
RTP Stream
Termination
RTP Stream
Termination
SCN Bear. Ch.
Termination
SCN Bear. Ch.
Context
Context
Context
10
关联的属性
关联标识符(CONTEXID )
-关联标识符由网关分配,在网关范围内全局唯一.
拓扑(TOPOLOGY)
-描述一个关联中终结点间的媒体流方向.
关联的优先级(PRIORITY)
-告知MG在处理关联时的先后次序
紧急呼叫的标识符(INDICATOR FOR
EMERENGY CALL)
-MG优先处理此类呼叫
11
关联的创建,修改和删除
关联的创建,修改和删除均由相应的H.248命令完成
的.关联的创建和删除是由相关命令引含完成.当
MGC用Add命令在关联中加入一个终结点,但命令中
又未指明关联标识时,就隐含指示MG创建一个关联.
当MGC用相关命令删除或移走中的最后一个终结点
时,就隐含表示该关联被删除.
一个关联能包含的最大终结点数使网关的特性.只能
提供点到点连接的网关只允许一个关联中最多包含两
个终结点;支持多点会议的网关允许关联包含多个终
结点.
一个终结点同时只能存在与一个关联中.
12
终结点特性
每个终结点有一个终结点标识,在创建
时由网关分配,在网关内全局唯一.
物理终结点装备后永久存在,在空闲状
态下处于空关联中,从某关联中删除后
有归还空关联.
短时终结点在执行Add命令时由网关创
建,从关联中删除后就消亡.
13
终结点特性描述符(descriptor)
H.248协议使用命令对连接模型中的逻辑
实体进行管理,命令的参数定义为描述
符.
描述符由名称和一些参数组成.不同的
命令可以包含相同的描述符.描述符可
以作为命令的返回参数.
H.248分门别类的定义了19各描述符.
14
终结点特性描述符的分类
性质(Property)
-终端状态特性(正常工作,故障或测试)
-媒体流相关特性(终端类型,媒体类型,编码格
式,编码参数)
事件(Event)
-终端应对那些事件进行监视并报告MGC
信号(Signal)
-应向终端施加的信号
统计(Statistics)
-终端应采集并上报给MGC的统计数据
15
终结点特性描述符(descriptor)
Modem描述符
复用描述符(Mux)
媒体描述符(Media)
终结点状态描述符
(TerminationState)
流描述符(Stream)
本地控制描述符
(LocalControl)
本地和远端描述符(Local
和Remote)
事件描述符(Events)
事件缓存描述符
(EventBuffer)
信号描述符(Signals)
审计描述符(Audit)
业务改变描述符
(ServiceChange)
号码采集规则描述符
(DigitMap)
统计描述符(Statistics)
包描述符(Packages)
被观察事件描述符
(QbservedEvents)
拓扑描述符(Topology)
错误描述符(Error)
16
网关控制命令
H.248协议使用命令对连接模型中的逻辑
实体进行管理,命令提供了对关联和终
结点特性进行完全控制的机制.
大部分命令都是由MGC作为命令起始者
发起,MG作为命令响应者接收,从而实
现MGC对MG的控制.
H.248定义了八个命令:
-Add,Modify,Subtract,Move,AuditValue
-AuditCapability,Notify,SeviceChange
17
ADD命令
ADD命令用来向一个关联中添加终结
点.
当使用ADD命令向一个关联添加第一个
终结点时,同时就相当于使用ADD命令
创建了一个关联.
18
命令格式
TerminationID[,MediaDescriptor] [,ModemDescriptor]
[,MuxDescriptor] [,EventsDescriptor]
[,SignalsDescriptor]
[,DigitMapDescriptor[,ObservedEventsDescriptor]
[,EventBufferDescriptor] [,StatisticsDescriptor]
[,PackagesDescriptor]
Add( TerminationID[, MediaDescriptor]
[, ModemDescriptor] [, MuxDescriptor]
[, EventsDescriptor] [, SignalsDescriptor]
[, DigitMapDescriptor] [, AuditDescriptor]
)
19
MODIFY命令
MODIFY命令用来修改终结点的特性,
事件和信号.
20
命令格式
TerminationID
[,MediaDescriptor][,ModemDescriptor]
[,MuxDescriptor][,EventsDescriptor]
[,SignalsDescriptor][,DigitMapDescriptor]
[,ObservedEventsDescriptor][,EventBufferDescrip
tor] [,StatisticsDescriptor][,PackagesDescriptor]
Modify( TerminationID[, MediaDescriptor] [,
ModemDescriptor][, MuxDescriptor] [,
EventsDescriptor][, SignalsDescriptor] [,
DigitMapDescriptor][, AuditDescriptor]
)
21
SUBTRACT命令
SUBTRACT命令用来解除一个终结点与
它所处的关联间的联系,同时返回有关
这个终结点的统计信息.
当使用该命令解除一个关联中最后一个
终结点与它所处关联间的联系时,同时
就删除了这个关联.
22
命令格式
TerminationID[,MediaDescriptor]
[,ModemDescriptor] [,MuxDescriptor]
[,EventsDescriptor] [,SignalsDescriptor]
[,DigitMapDescriptor] [,ObservedEventsDescriptor]
[,EventBufferDescriptor] [,StatisticsDescriptor]
[,PackagesDescriptor]
Subtract(TerminationID
[, AuditDescriptor]
)
23
MOVE命令
MOVE命令用来将一个终结点从它当前
所在的关联转移到另一个关联中.但不
能用于将终结点从空关联中移走,也不
能用于将终结点转移到空关联中去.
24
命令格式
TerminationID[,MediaDescriptor]
[,ModemDescriptor] [,MuxDescriptor]
[,EventsDescriptor] [,SignalsDescriptor]
[,DigitMapDescriptor] [,ObservedEventsDescriptor]
[,EventBufferDescriptor] [,StatisticsDescriptor]
[,PackagesDescriptor]
Move( TerminationID[, MediaDescriptor]
[, ModemDescriptor] [, MuxDescriptor]
[, EventsDescriptor] [, SignalsDescriptor]
[, DigitMapDescriptor] [, AuditDescriptor]
)
25
AUDITVALUE命令
AUDITVALUE命令返回与终结点相关的
特性,事件,信号和统计的当前值.
26
命令格式
TerminationID[,MediaDescriptor]
[,ModemDescriptor] [,MuxDescriptor]
[,EventsDescriptor] [,SignalsDescriptor]
[,DigitMapDescriptor] [,ObservedEventsDescriptor]
[,EventBufferDescriptor] [,StatisticsDescriptor]
[,PackagesDescriptor]
AuditValue(TerminationID,
AuditDescriptor
)
27
AUDITCAPABILITIES命令
AUDITCAPABILITIES命令返回终结点有
关的事件,特性,信号和统计等可能的
值.
28
命令格式
TerminationID[,MediaDescriptor]
[,ModemDescriptor] [,MuxDescriptor]
[,EventsDescriptor] [,SignalsDescriptor]
[,ObservedEventsDescriptor]
[,EventBufferDescriptor]
[,StatisticsDescriptor]
AuditCapabilities(TerminationID,
AuditDescriptor
)
29
NOTIFY命令
MG可使用NOTIFY命令向MGC报告MG
内发生的事件.
30
命令格式
Notify(TerminationID,
ObservedEventsDescriptor,
[ErrorDescriptor]
)
31
SERVICECHANGE命令
SERVICECHANGE命令允许MG通知
MGC,终结点或终结点组将要退出业务
或返回业务.MGC可指示应退出业务或
返回业务的终结点.MG可通知MGC终
结点的能力已经发生改变.它还允许
MGC将对MG的控制转移给另一个
MGC.TERMIATIONID参数规定了退出
业务或返回业务的终结点.当采用"根"
终结点ID时,此命令将作用于整个MG.
32
命令格式
TerminationID,
[ServiceChangeDescriptor]
ServiceChange(TerminationID,
ServiceChangeDescriptor
)
33
事务通信方式
MG和MGC之间的一组命令组成了事务交互
(Transaction ).
一个Transaction可以由一个TransactionID来标
识.Transaction由一个或者多个动作(Action)组
成,一个Action又由在一个关联中使用的一系
列命令(Command)组成.
规定Action由ContextID标识.
当要求对关联之外的一个终结点进行修改
(Modify)操作时或当MGC要求MG创建(Add)一
个新关联时,动作不存在与之相对应的
ContextID.
34
事务结构
T1607300-99
TRANSACTIONx
CTXTID1
CTXTID2
COMMAND1 COMMAND2
COMMAND3 COMMAND4
COMMAND1
CTXTID3
COMMAND1 COMMAND2
COMMAND3
35
Transaction Request
TransactionRequest由请求发送方发起,每发起
一个请求后就有一个Transaction与之对应.一
个请求包含一个或者多个动作,其中每个动作
都指定了它的目标关联以及每个关联所包含的
一个或者多个命令.
TransactionRequest(TransactionllD{
ContextlID{Command …Command},
…
ContextlID{Command …Command}}}
36
TransactionReply
TransactionReply由已经执行完
TransactionRequest的请求接收方发送,作为对
TransactionRequest的响应.
一个TransactionReply包含一个或者多个动作,
其中每个动作都必须指定动作的目标关联以及
每个关联所包含的一个或者多个响应.
TransactionReply(TransactionID{
ContextID{Response …Response},
…
ContextID{Response …Response}})
37
TransactionPending
TransactionPending由接收方发送,它表
示一个Transaction正在被处理,但是还没
有完成对它的处理.
TransactionPending(TransactionID{})
38
网络结构举例
IP:123.123.123.4
IP:124.124.124.222 IP:125.125.125.111
终端:A4444终端:A5555
39
呼叫建立流程
40
呼叫释放流程
电脑怎么设置ip和网关？
步骤/方式1
在电脑上打开控制面板，点击网络和共享中心。
步骤/方式2

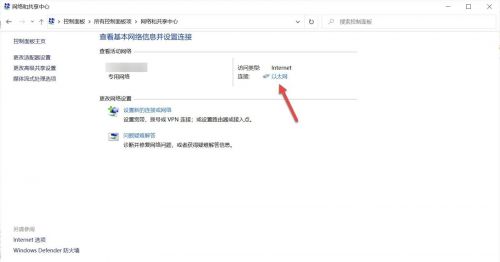

进入网络和共享中心，点击以太网。
步骤/方式3
在以太网状态界面，点击属性。
步骤/方式4
点击击Internet协议版本4。
步骤/方式5
进入协议属性界面，自行设置ip地址和网关地址。
