光电耦合器作用和用法（电工基础知识光电耦合器的分类）
光电耦合器作用和用法（电工基础知识光电耦合器的分类）
大家好，今天我们主要讲解一下光电耦合器的分类、工作原理和检测以及其在生活中的应用。

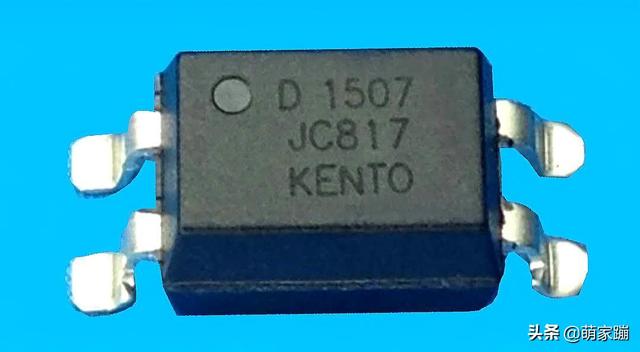

光电耦合器
1、光电耦合器的分类
光电耦合器分两类：普通光电耦合器和线性光电耦合器。普通光电耦合器的输入、输出间传输特性的线性不好，所以不能用于模拟量的转换，而只能用作光开关。

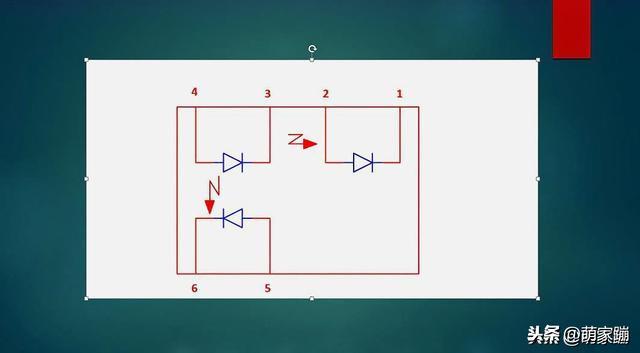

线性光电耦合器可以实现信号的线性传输，即输出信号随输入信号成比例地变化。线性光电耦合器如下图所示（线性光电耦合器）：

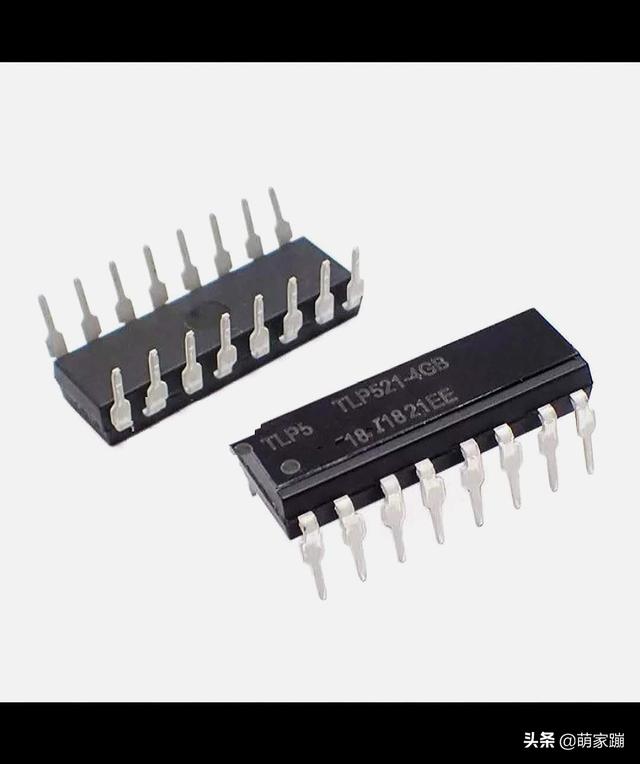

线性光电耦合器

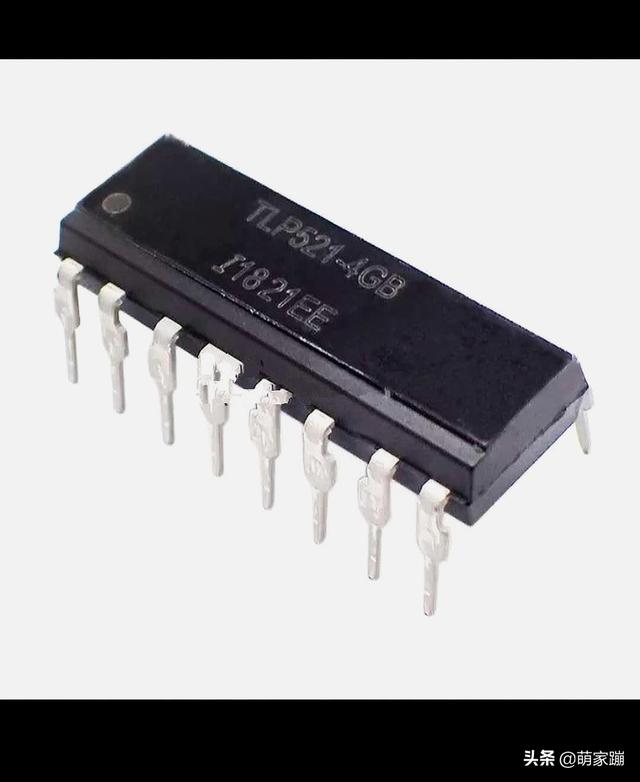

线性光电耦合器
2、光电耦合器的工作原理
光电耦合器由半导体光敏元器件和发光二极管组成，它主要用来实现光电信号的传递。它的工作方式是：当初级有电流信号通过时，红外二极管发光，次级的光敏元器件如光敏极管、光敏三极管、光敏电阻、光控晶闸管等受光后，在次级又输出电信号。这个电-光-电的过程，就实现了输入电信号与输出信号之间的传输，并通过光隔离大大提高了线路的抗干扰能力。光电耦合器可分为光敏二极管、光敏三极管、光控双向精闸管3种类型。

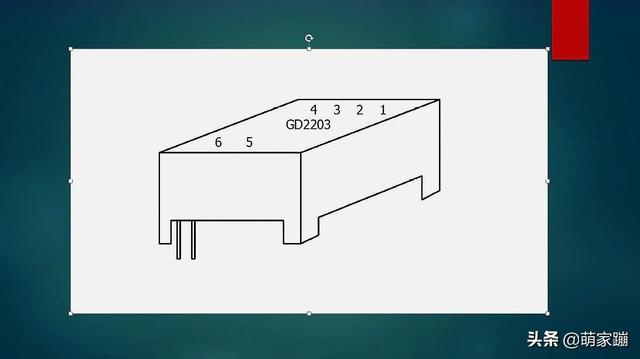

光电耦合器
3、光电耦合器的检测
在检测光电耦合器时，首先区分光电耦合器的输入和输出端，用万用表查找二极管输入端，并确定其正负极。然后将输入端接万用表的NPN插孔，正极接c孔，负极接e孔，由此提供给发光二极管工作电流。
光电耦合器
输出特性用万用表RX1挡测试，黑表笔接光敏三极管c做，红表笔接e极，万用表内1.5V电池作光敏三极管电源。三极管导通时，c-e电阻值的变化实际上就是光电流的变化，通过指针的偏转来反映光电转换效率，偏转角度越大说明效率越高，当c、e极不能确定时可以试测。
4、光电耦合器的应用
光耦合器的主要优点是单向传输信号，输入端与输出端完全实现了电气隔离，抗干扰能力强，使用寿命长，传输效率高。它广泛用于电平转换、信号隔离、级间隔离、开关电路、远距离信号传输、脉冲放大、固态继电器(SSR）、仪器仪表、通信设备及微机接口中。光电耦合器在生活中的具体应用如下 ：
光电耦合器可以组成开关电路；光电耦合器可以组成逻辑电路；光电耦合器可以组成隔离耦合电路；光电耦合器可以组成高压稳压电路；光电耦合器可以组成门厅照明灯自动控制。
本篇文章到这里就结束了，欢迎点赞、评论、分享哦！
本文由萌家蹦原创，欢迎关注，带你一起长知识！
,
