一般浪涌保护器的使用方法(浪涌保护器前面为什么又要装一个浪涌保护断路器呢)

浪涌保护器选型目录:

一、浪涌保护器一二三级、BCD级、T1级T2级的含义;二、浪涌保护器最大持续工作电压Uc的选择;三、浪涌保护器通流容量/放电电流Iimp,Imax,In的的选择;四、浪涌保护器后备保护熔断器及接线线径的选择;五、SCB浪涌专用后备保护器介绍六、浪涌保护器保护模式(2P,23P,4P,3 NPE,1 NPE)的选择以及接线图参考;七、浪涌保护器保护水平Up的选择;八、遥信报警接口(干接点)说明九、通用复合型浪涌保护器资料(轻松选型,验收无忧,防护效果更优秀);

一、浪涌保护器一二三级、BCD级、T1级T2级的含义1、一级电源防雷器,按国标都是指的是T1试验的浪涌保护器(AM-10/350、AM-L/N-BD系列属于一级浪涌保护器)2、二级电源防雷器,按国标指的是T2试验≥40kA的浪涌保护器(AM40、AM60、AM80系列属于二级浪涌保护器)3、三级电源防雷器,一般指的是20kA的浪涌保护器(AM20系列属于三级电源防雷器)4、B级浪涌保护器,包含T1试验的浪涌保护器及T2试验60kA及以上通流量的浪涌保护器(AM-10/350、AM60、AM80、 AM100、AM120、AM160系列都属于B级浪涌保护器)5、C级浪涌保护器,指的是T2试验最大通流量40kA的浪涌保护器(AM40系列)6、D级浪涌保护器,指的是T2试验最大通流量20kA的浪涌保护器(AM20系列)7、T1级指的是T1试验等级,测试波形为10/350μs,主要参数用冲击电流Iimp标识.T2级指的是T2试验等级,测试波形为8/20μs,参数用最大放电电流Imax和标称放电电流In标识。二、浪涌保护器最大持续工作电压Uc的选择电涌保护器的最大持续运行电压不应小于表J.1.1 所规定的最小值;在电涌保护器安装处的供电电压偏差超过所规定的10%以及谐波使电压幅值加大的情况下,应根据具体情况对限压型电涌保护器提高表J.1.1 所规定的最大持续运行电压最小值。

一般浪涌保护器的使用方法(浪涌保护器前面为什么又要装一个浪涌保护断路器呢)(1)

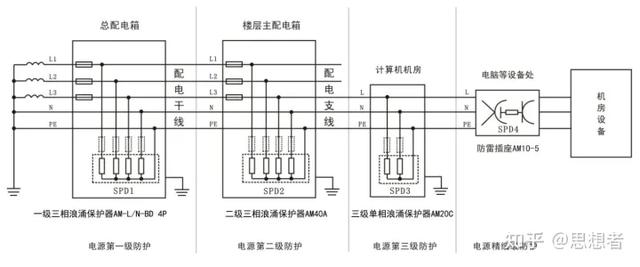

安迅防雷提供多种不同最大持续工作电压浪涌保护器供选择,比如最大持续工作电压:150VAC、275VAC、385VAC、420VAC、460VAC、510VAC、550VAC、750VAC等等。在国内常规的单相/三相系统中建议选择Uc275V~385V的产品。其他一些特殊应用场景比如480VAC,690VAC等系统需要配置其他电压产品。三、浪涌保护器通流容量/放电电流(Iimp,Imax,In)的的选择配电系统按标准要求应采用分级配置,第一级保护应能承受绝大部分雷电流,第二级配置泄放残余的雷电流,限制设备端的残余电压,同时与第一级保护配合。浪涌保护器一般为并联式安装,不受系统的功率影响,可参考下图的按安装位置的多级防雷概念来配置:多级防雷如下图所示:

一般浪涌保护器的使用方法(浪涌保护器前面为什么又要装一个浪涌保护断路器呢)(2)

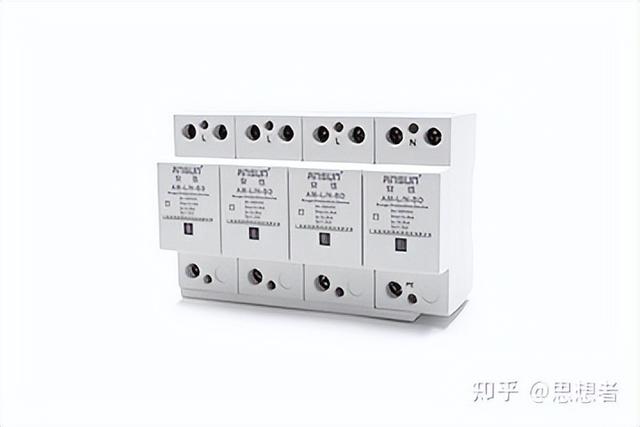

电源第一级防护:根据国标要求:在电源引入的总配电箱处应装设Ⅰ级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于 2.5 kV。每一保护模式的冲击电流值Iimp,当无法确定时,冲击电流应取等于或大于 12.5 kA。所以第一级浪涌保护器需选用T1试验(10/350μs测试波形)参数的产品,冲击电流Iimp≥12.5kA即可。推荐型号:AM-L/N-BD 4P品牌:安迅ANSUN

一般浪涌保护器的使用方法(浪涌保护器前面为什么又要装一个浪涌保护断路器呢)(3)

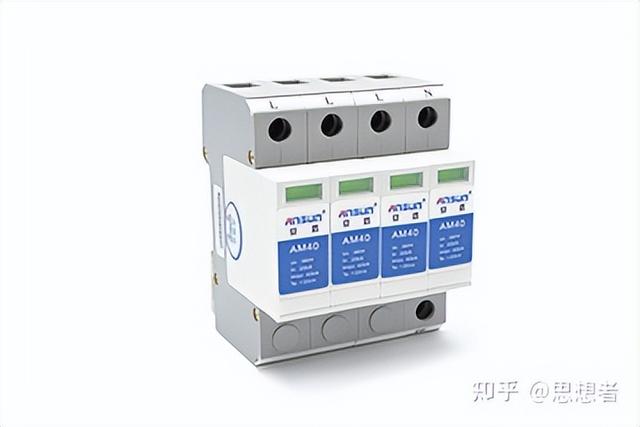

主要参数:最大持续工作电压:320V AC冲击电流Iimp:12.5kA (10/350μs)标称放电电流In:12.5kA (8/20μs)保护水平:≤1.2kV保护模式:L1/L2/L3,N-PE响应时间:≤25ns外形尺寸:97*144*65mm推荐接线线径:L/N (10mm2); PE(16mm2)推荐后备保护熔断器额定电流值::100~125A更多一级浪涌保护器点击连接进入:http://www.ansunspd.com/ledludenglangyongbaohuqi/电源第二级防护:第二级选用T2试验(8/20μs测试波形)参数的产品,最大通流容量(Imax):40~100kA,标称通流容量(In):20~50kA均可。推荐型号:AM40A品牌:安迅ANSUN

一般浪涌保护器的使用方法(浪涌保护器前面为什么又要装一个浪涌保护断路器呢)(4)

主要参数:最大持续工作电压:385V AC标称放电电流:20kA(8/20μs)最大通流容量:40kA(8/20μs)保护水平:1.8kV(In); 1.5kV(10kA 8/20μs)保护模式:L1/L2/L3,N-PE响应时间:≤25ns外形尺寸:95×72×65mm推荐接线线径:L/N≥2.5mm²; PE≥6mm²推荐后备保护开关额定电流值:32~60A更多二级浪涌保护器点击连接进入:http://www.ansunSPD.com/jiaoliudianyuanfangleiqi/电源第三级防护:第三级一般为单相电源浪涌保护器,第三级选用T2试验(8/20μs测试波形)参数的产品,最大通流容量(Imax)20kA,标称通流容量(In),最大持续工作电压275VAC,保护水平Up:1.2kV。

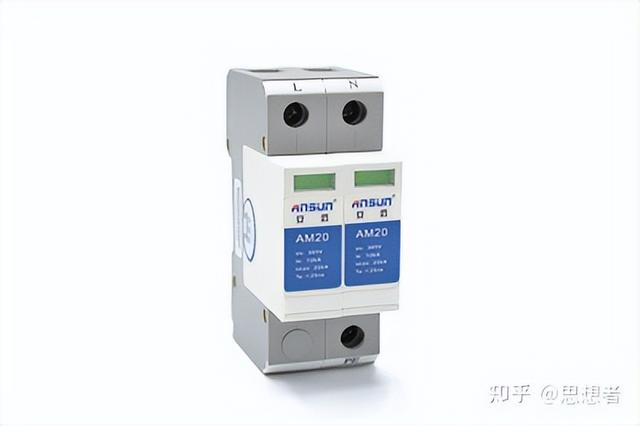

第三级防雷单相供电系统推荐型号:AM20C275

品牌:安迅ANSUN

一般浪涌保护器的使用方法(浪涌保护器前面为什么又要装一个浪涌保护断路器呢)(5)

主要参数:

最大持续工作电压:275V AC

标称放电电流:10kA(8/20μs)

最大通流容量:20kA(8/20μs)

保护水平:1.2kV

保护模式:L,N-PE

响应时间:≤25ns

外形尺寸:95×36×65mm

接线线径:L/N≥2.5mm²; PE≥6mm²

推荐后备保护开关额定电流值:16A空开

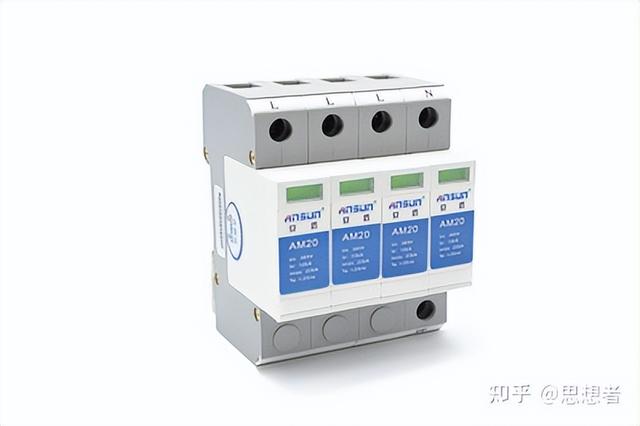

第三级防雷三相供电系统推荐型号:AM20A275品牌:安迅ANSUN

一般浪涌保护器的使用方法(浪涌保护器前面为什么又要装一个浪涌保护断路器呢)(6)

主要参数:最大持续工作电压:275V AC标称放电电流:10kA(8/20μs)最大通流容量:20kA(8/20μs)保护水平:1.2kV保护模式:L,N-PE响应时间:≤25ns外形尺寸:95×72×65mm接线线径:L/N≥2.5mm²; PE≥6mm²推荐后备保护开关额定电流值:16A空开电源第四级防护:第四级电源防雷防护一般选用电源防雷插座,对设备起到精细保护:可参考选型:http://www.ansunspd.com/wangluofangleiqi/

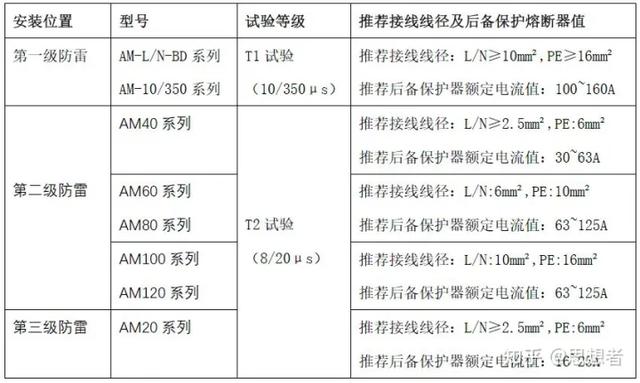

四、浪涌保护器后备保护熔断器及接线线径的选择http://www.ansunspd.com

一般浪涌保护器的使用方法(浪涌保护器前面为什么又要装一个浪涌保护断路器呢)(7)

注:浪涌保护器后备保护开关F2需不大于线路开关F1额定电流值。当F1小于浪涌保护器最大后备保护熔断器电流值时,可不安装F2。F1及F2位置示意图可参考第六项接线图。

五、SCB浪涌专用后备保护器介绍

一般浪涌保护器的使用方法(浪涌保护器前面为什么又要装一个浪涌保护断路器呢)(8)

适用范围:该产品和浪涌保护器配套使用,串联于浪涌保护器前端线路,作为浪涌保护器后备保护开关。当浪涌保护器故障时,将浪涌保护器从电网脱离开,防止浪涌保护器故障造成供电系统故障。性能特点:*能够耐受与SPD相对应的limp或lmax而不断开,协助SPD正常工作。*可切断幅值最高达100KA的 高短路电流,保护SPD免受TOV损坏。*可在极短的时间内切断3A以上的低短电流,阻止SPD起火。*残压低,相应的SPD保护水平UP更低,设备可以得到更好的保护。更详细资料参考:https://www.ansunspd.com/SCB/

六、浪涌保护器保护模式(2P, 3P, 4P, 3 NPE, 1 NPE)的选择以及接线图参考。

一般浪涌保护器的使用方法(浪涌保护器前面为什么又要装一个浪涌保护断路器呢)(9)

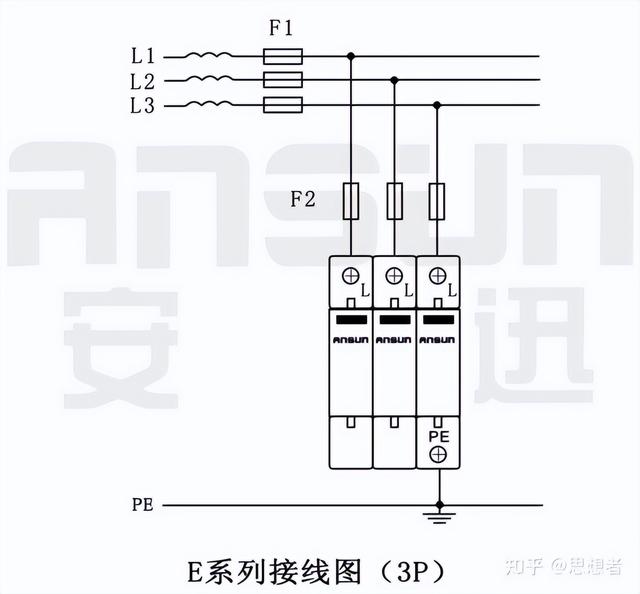

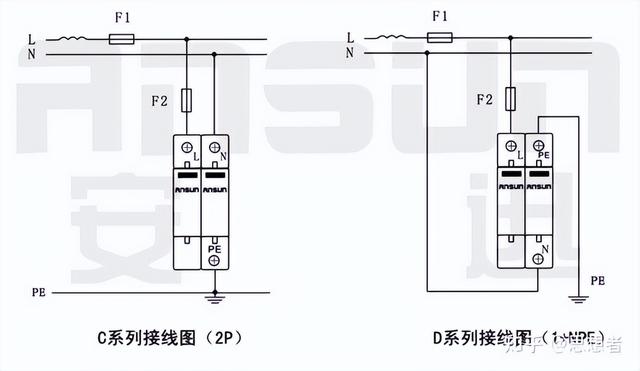

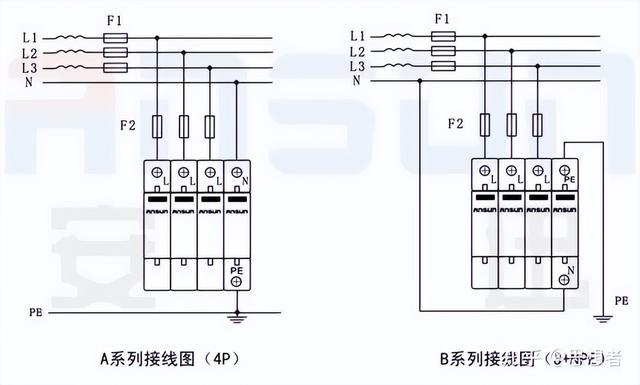

A代表浪涌保护器由四个压敏电阻模块组成,适用于TN-S系统;B代表浪涌保护器由三个压敏电阻模块及一个放电间隙模块构成,三个压敏电阻模块并在相线与中性线之间,放点间隙模块并在中性线与地线之间,适用于TT系统.C代表浪涌保护器由二个压敏电阻模块构成,适用于单相TN供电系统D代表浪涌保护器由一个压敏电阻模块及一个放点间隙模块构成,适用于单相TT供电系统E代表浪涌保护器由三个压敏电阻模块构成,三个压敏电阻并在相线与地线之间,适用于IT系统及TN-C系统接线方式参考(以AM40结构为例):

一般浪涌保护器的使用方法(浪涌保护器前面为什么又要装一个浪涌保护断路器呢)(10)

一般浪涌保护器的使用方法(浪涌保护器前面为什么又要装一个浪涌保护断路器呢)(11)

一般浪涌保护器的使用方法(浪涌保护器前面为什么又要装一个浪涌保护断路器呢)(12)

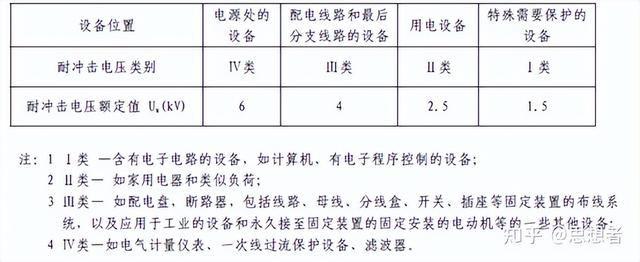

七、浪涌保护器保护水平Up的选择为了保护负载免受大气过电压的危害,必须考虑以下参数:电涌保护器的电压保护水平Up应为:Up(浪涌保护器) < Uw(负载)根据IEC60364-4和GB50057-2010,建筑物内 220/380V配电系统中设备绝缘耐冲击电压额定值分为4类:

一般浪涌保护器的使用方法(浪涌保护器前面为什么又要装一个浪涌保护断路器呢)(13)

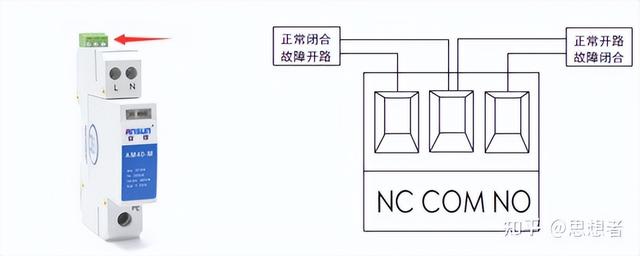

一般选型时:总进线柜一级防雷器Up≤2.5kV ,后级配电柜二级防雷器Up≤1.8kV, 机房等环境末级防雷Up≤1.2kV即可满足标准验收及设备使用需求。八、遥信报警接口(干接点)说明浪涌保护器需远端告警时,依据告警系统的不同,可选择开路告警端口或短路告警端口,当浪涌保护器出现损坏,可以输出常开或常闭的报警信号,如下图所示:

一般浪涌保护器的使用方法(浪涌保护器前面为什么又要装一个浪涌保护断路器呢)(14)

九、通用型浪涌保护器(一二三级均可使用同一型号);安迅B D复合型浪涌保护器,通流容量大,残压水平低,一二三级均可安装同一型号,满足国标防雷验收及设备保护要求。轻松选型,验收无忧,防护效果更优秀!

一般浪涌保护器的使用方法(浪涌保护器前面为什么又要装一个浪涌保护断路器呢)(15)

,
