三相电表一般都是要带互感器工作的，那么三相电表带互感器应该怎么接线呢，首先我们要知道你的三相电表是三相三线电表还是三相四线电表，现在浩宁电表网就来为您分别说明。

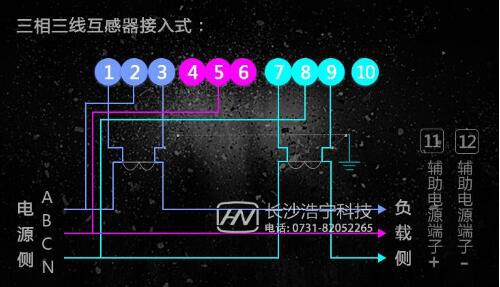

三相三线电表接线图：

三相电表带互感器接线图

A电流线经过互感器S1接入1号口，3号口经过S2输出，电压线接入2号口。

B电压线接入5号口，电流线直接接负载

C电流线经过互感器S1接入7号口，9号口经过S2输出，电压线接入8号口。

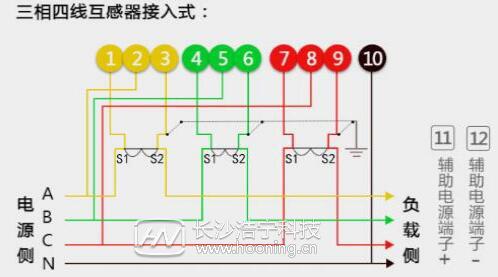

三相四线电表接线图：

三相电表带互感器接线图

A黄线，电压线接入2号口，电流线经过第1个电流互感器S1接入1号口输入，S2接入3号口输出

B绿线，电压线接入5号口，电流线经过第2个电流互感器S1接入4号口输入，S2接入6号口输出

C红线，电压线接入8号口，电流线经过第3个电流互感器S1接入7号口输入，S2接入9号口输出

怎么选择电流互感器规格

最大负荷的1.5倍的数据就是单根穿互感器的最大电流。如负荷为50KW，采用三相设备满负荷时，每根电流约为75A，则选用75/5的互感器。高低压算法都一样。高压是三相三3*100V的表，低压是三相四3*380V/单相对地220V 的表，基本上都是1.5(6)A的，因为根据一次电流经过互感器后，进入表内的电流随着进入互感器的电流变化在1.5~6A之间。

电流互感器的变比容量，是根据是负载电流的1.5倍选择的。比如，三相功率感性负载50KW的电流大约为100(A)，乘上1.5倍，等于互感器选择150/5需要的变比量选择互感器的变比。这样选择的计量是最佳选择。
